Izolowane plecionki zasilania okrągłe ERIFLEX IBS / IBSHY pobielane

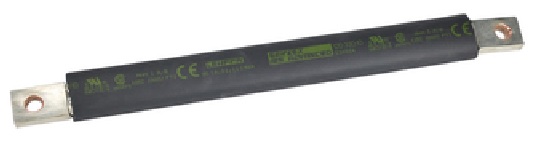

Okrągła izolowana plecionka zasilania ERIFLEX IBS Adwanced nadaje się do wszystkich wyłączników kompaktowych głównych producentów jak i połączeń z szynami prądowymi .
* Odporna na wibracje, poprawiająca niezawodność i wydajność połączenia
* Izolowana materiałem o wysokiej odporności, bezhalogenowym, ognioodpornym i niskodymnym
* Ocynowana miedź zapewnia doskonałą odporność na korozję
* Poprawia elastyczność i estetykę montażu, szybka i łatwa instalacja
* Brak konieczności dodatkowego cięcia, zdejmowania izolacji czy otworowania
* Ocynowana miedź pozwala na połączenia przewodów miedzianych lub aluminiowych
* Zgodny z NF EN 45545, uzyskując klasyfikację HL3 dla rozdziałów R22 i R23
* Zgodny z RoHS
* Grubość izolacji 1.8 mm
* Wytrzymałość dielektryczna 20 kV/mm
* Rozciągliwość izolacji 500 %
* Nominalne Napięcie Robocze, 1000 V AC/1500 V DC (IEC - UL)
* Ocena palności: UL® 94V-0
* Temperatura pracy: -50 do +115 °C

TABELA SZYBKIEGO DOBORU

DOKUMENTACJA DO POBRANIA

Dla prądu: 400A

Typ plecionki: IBS 120

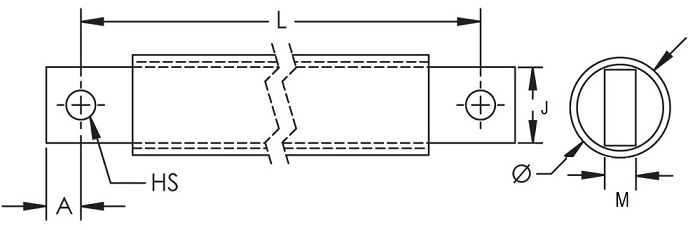

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534514	Plecionka w izolacji IBS Advanced 120-330-10	120 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 330 mm x Ø 27 mm	J = 24 mm	M = 10 mm	2
534515	Plecionka w izolacji IBS Advanced 120-430-10	120 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 430 mm x Ø 27 mm	J = 24 mm	M = 10 mm	2
534516	Plecionka w izolacji IBS Advanced 120-530-10	120 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 530 mm x Ø 27 mm	J = 24 mm	M = 10 mm	2
534517	Plecionka w izolacji IBS Advanced 120-630-10	120 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 630 mm x Ø 27 mm	J = 24 mm	M = 10 mm	2
534518	Plecionka w izolacji IBS Advanced 120-830-10	120 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 830 mm x Ø 27 mm	J = 24 mm	M = 10 mm	2
534519	Plecionka w izolacji IBS Advanced 120-1030-10	120 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 1030 mm x Ø 27 mm	J = 24 mm	M = 10 mm	2

Dla prądu: 500A

Typ plecionki: IBS 185

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534520	Plecionka w izolacji IBS Advanced 185-330-10	185 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 330 mm x Ø 31 mm	J = 24 mm	M = 15 mm	2
534521	Plecionka w izolacji IBS Advanced 185-430-10	185 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 430 mm x Ø 31 mm	J = 24 mm	M = 15 mm	2
534522	Plecionka w izolacji IBS Advanced 185-530-10	185 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 530 mm x Ø 31 mm	J = 24 mm	M = 15 mm	2
534523	Plecionka w izolacji IBS Advanced 185-630-10	185 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 630 mm x Ø 31 mm	J = 24 mm	M = 15 mm	2
534524	Plecionka w izolacji IBS Advanced 185-830-10	185 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 830 mm x Ø 31 mm	J = 24 mm	M = 15 mm	2
534525	Plecionka w izolacji IBS Advanced 185-1030-10	185 mm²	A = 12 mm HS Ø10,5 mm	A = 12 mm HS Ø10,5 mm	L 1030 mm x Ø 31 mm	J = 24 mm	M = 15 mm	2

Dla prądu: 630A

Typ plecionki: IBS 240

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534526	Plecionka w izolacji IBS Advanced 240-330-12	240 mm²	A = 13 mm HS Ø12,5 mm	A = 13 mm HS Ø12,5 mm	L 330 mm x Ø 36 mm	J = 32 mm	M = 15 mm	2
534527	Plecionka w izolacji IBS Advanced 240-430-12	240 mm²	A = 13 mm HS Ø12,5 mm	A = 13 mm HS Ø12,5 mm	L 430 mm x Ø 36 mm	J = 32 mm	M = 15 mm	2
534528	Plecionka w izolacji IBS Advanced 240-530-12	240 mm²	A = 13 mm HS Ø12,5 mm	A = 13 mm HS Ø12,5 mm	L 530 mm x Ø 36 mm	J = 32 mm	M = 15 mm	2
534529	Plecionka w izolacji IBS Advanced 240-630-12	240 mm²	A = 13 mm HS Ø12,5 mm	A = 13 mm HS Ø12,5 mm	L 630 mm x Ø 36 mm	J = 32 mm	M = 15 mm	2
534530	Plecionka w izolacji IBS Advanced 240-830-12	240 mm²	A = 13 mm HS Ø12,5 mm	A = 13 mm HS Ø12,5 mm	L 830 mm x Ø 36 mm	J = 32 mm	M = 15 mm	2
534531	Plecionka w izolacji IBS Advanced 240-1030-12	240 mm²	A = 13 mm HS Ø12,5 mm	A = 13 mm HS Ø12,5 mm	L 1030 mm x Ø 36 mm	J = 32 mm	M = 15 mm	2

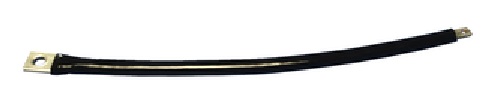

Dla prądu: 160A Silikonowa izolacja wzmocniona włóknem szklanym pozwala na pracę w temp. -60 do +250° C

Typ plecionki: IBSHY 32

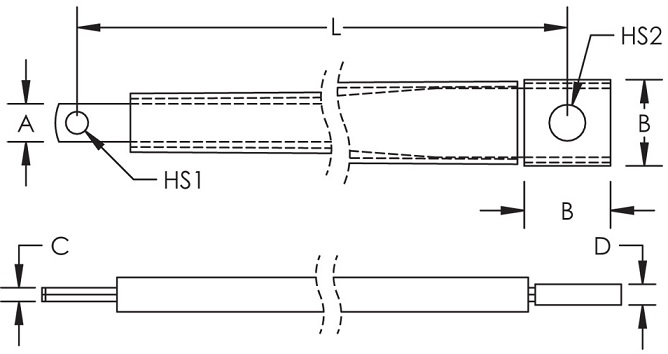

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
558584	Plecionka w izolacji IBSHY 32-230	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 230 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
558586	Plecionka w izolacji IBSHY 32-330	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 330 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
558587	Plecionka w izolacji IBSHY 32-365	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 365 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
558588	Plecionka w izolacji IBSHY 32-430	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 430 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
558589	Plecionka w izolacji IBSHY 32-500	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 500 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
558591	Plecionka w izolacji IBSHY 32-565	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 565 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
558592	Plecionka w izolacji IBSHY 32-630	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 630 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
558593	Plecionka w izolacji IBSHY 32-700	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 700 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
558594	Plecionka w izolacji IBSHY 32-765	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 765 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
558595	Plecionka w izolacji IBSHY 32-830	32 mm²	A = 11mm HS1 Ø6,5 mm	B = 25 mm HS2 Ø10,5 mm	L 830 mm	A = 11 mm B =25 mm	C = 3 mm D = 5 mm	12
