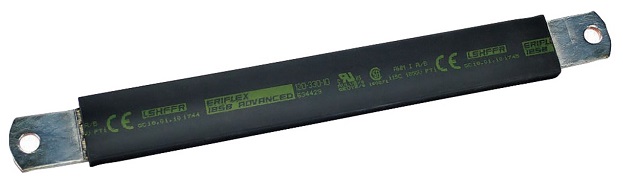

Izolowane plecionki zasilania płaskie ERIFLEX IBSB / IBS pobielane

Płaska izolowana plecionka zasilania ERIFLEX IBSB / IBS Adwanced nadaje się do wszystkich wyłączników kompaktowych głównych producentów .
* Odporna na wibracje, poprawiająca niezawodność i wydajność
* Izolowana materiałem o wysokiej odporności, bezhalogenowym, ognioodpornym i niskodymnym
* Ocynowana miedź zapewnia doskonałą odporność na korozję
* Poprawia elastyczność i estetykę montażu, szybka i łatwa instalacja
* Brak konieczności dodatkowego cięcia,
* Ocynowana miedź pozwala na połączenia przewodów miedzianych lub aluminiowych
* Zgodny z NF EN 45545, uzyskując klasyfikację HL3 dla rozdziałów R22 i R23
* Zgodny z RoHS
* Grubość izolacji 1.8 mm
* Wytrzymałość dielektryczna 20 kV/mm
* Rozciągliwość izolacji 500 %
* Nominalne Napięcie Robocze, 1000 V AC/1500 V DC (IEC - UL)
* Ocena palności: UL® 94V-0
* Temperatura pracy: -50 do +115 °C

ABS RoHS Bureau Veritas CSA

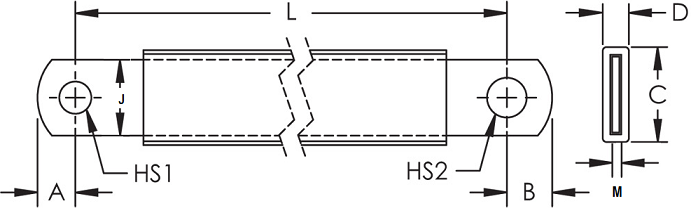

TABELA SZYBKIEGO DOBORU

DOKUMENTACJA DO POBRANIA

Dla prądu: 125/160A

Typ plecionki: IBSB 25

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534400	Plecionka w izolacji IBSB Advanced 25-230-6	25 mm²	A = 7,5 mm HS1 Ø6,5 mm	B = 7,5 mm HS2 Ø6,5 mm	L 230 x C 18 x D 9 mm	J = 12 mm	M = 2,8 mm	10
534401	Plecionka w izolacji IBSB Advanced 25-330-6	25 mm²	A = 7,5 mm HS1 Ø6,5 mm	B = 7,5 mm HS2 Ø6,5 mm	L 330 x C 18 x D 9 mm	J = 12 mm	M = 2,8 mm	10
534402	Plecionka w izolacji IBSB Advanced 25-430-6	25 mm²	A = 7,5 mm HS1 Ø6,5 mm	B = 7,5 mm HS2 Ø6,5 mm	L 430 x C 18 x D 9 mm	J = 12 mm	M = 2,8 mm	10
534403	Plecionka w izolacji IBSB Advanced 25-530-6	25 mm²	A = 7,5 mm HS1 Ø6,5 mm	B = 7,5 mm HS2 Ø6,5 mm	L 530 x C 18 x D 9 mm	J = 12 mm	M = 2,8 mm	10
534404	Plecionka w izolacji IBSB Advanced 25-630-6	25 mm²	A = 7,5 mm HS1 Ø6,5 mm	B = 7,5 mm HS2 Ø6,5 mm	L 630 x C 18 x D 9 mm	J = 12 mm	M = 2,8 mm	10
534405	Plecionka w izolacji IBSB Advanced 25-830-6	25 mm²	A = 7,5 mm HS1 Ø6,5 mm	B = 7,5 mm HS2 Ø6,5 mm	L 830 x C 18 x D 9 mm	J = 12 mm	M = 2,8 mm	10
534406	Plecionka w izolacji IBSB Advanced 25-1030-6	25 mm²	A = 7,5 mm HS1 Ø6,5 mm	B = 7,5 mm HS2 Ø6,5 mm	L 1030 x C 18 x D 9 mm	J = 12 mm	M = 2,8 mm	10

Dla prądu: 125/160A

Typ plecionki: IBS 25

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534500	Plecionka w izolacji IBS Advanced 25-230-8-10	25 mm²	A = 10 mm HS1 Ø8,5 mm	B = 12 mm HS2 Ø10,5 mm	L 230 x C 25 x D 6 mm	J = 20 mm	M = 1,9 mm	10
534501	Plecionka w izolacji IBS Advanced 25-330-8-10	25 mm²	A = 10 mm HS1 Ø8,5 mm	B = 12 mm HS2 Ø10,5 mm	L 330 x C 25 x D 6 mm	J = 20 mm	M = 1,9 mm	10
534502	Plecionka w izolacji IBS Advanced 25-430-8-10	25 mm²	A = 10 mm HS1 Ø8,5 mm	B = 12 mm HS2 Ø10,5 mm	L 430 x C 25 x D 6 mm	J = 20 mm	M = 1,9 mm	10
534503	Plecionka w izolacji IBS Advanced 25-530-8-10	25 mm²	A = 10 mm HS1 Ø8,5 mm	B = 12 mm HS2 Ø10,5 mm	L 530 x C 25 x D 6 mm	J = 20 mm	M = 1,9 mm	10
534504	Plecionka w izolacji IBS Advanced 25-630-8-10	25 mm²	A = 10 mm HS1 Ø8,5 mm	B = 12 mm HS2 Ø10,5 mm	L 630 x C 25 x D 6 mm	J = 20 mm	M = 1,9 mm	10
534505	Plecionka w izolacji IBS Advanced 25-830-8-10	25 mm²	A = 10 mm HS1 Ø8,5 mm	B = 12 mm HS2 Ø10,5 mm	L 830 x C 25 x D 6 mm	J = 20 mm	M = 1,9 mm	10
534506	Plecionka w izolacji IBS Advanced 25-1030-8-10	25 mm²	A = 10 mm HS1 Ø8,5 mm	B = 12 mm HS2 Ø10,5 mm	L 1030 x C 25 x D 6 mm	J = 20 mm	M = 1,9 mm	10

Dla prądu: 250A

Typ plecionki: IBSB 50

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534407	Plecionka w izolacji IBSB Advanced 50-230-8-10	50 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 230 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534408	Plecionka w izolacji IBSB Advanced 50-330-8-10	50 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 330 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534409	Plecionka w izolacji IBSB Advanced 50-430-8-10	50 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 430 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534410	Plecionka w izolacji IBSB Advanced 50-530-8-10	50 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 530 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534411	Plecionka w izolacji IBSB Advanced 50-630-8-10	50 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 630 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534412	Plecionka w izolacji IBSB Advanced 50-830-8-10	50 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 830 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534413	Plecionka w izolacji IBSB Advanced 50-1030-8-10	50 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 1030 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10

Dla prądu: 250A

Typ plecionki: IBS 50

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534507	Plecionka w izolacji IBS Advanced 50-230-10	50 mm²	A = 12 mm HS1 Ø10,5 mm	B = 12 mm HS2 Ø10,5 mm	L 230 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534508	Plecionka w izolacji IBS Advanced 50-330-10	50 mm²	A = 12 mm HS1 Ø10,5 mm	B = 12 mm HS2 Ø10,5 mm	L 330 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534509	Plecionka w izolacji IBS Advanced 50-430-10	50 mm²	A = 12 mm HS1 Ø10,5 mm	B = 12 mm HS2 Ø10,5 mm	L 430 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534510	Plecionka w izolacji IBS Advanced 50-530-10	50 mm²	A = 12 mm HS1 Ø10,5 mm	B = 12 mm HS2 Ø10,5 mm	L 530 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534511	Plecionka w izolacji IBS Advanced 50-630-10	50 mm²	A = 12 mm HS1 Ø10,5 mm	B = 12 mm HS2 Ø10,5 mm	L 630 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534512	Plecionka w izolacji IBS Advanced 50-830-10	50 mm²	A = 12 mm HS1 Ø10,5 mm	B = 12 mm HS2 Ø10,5 mm	L 830 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10
534513	Plecionka w izolacji IBS Advanced 50-1030-10	50 mm²	A = 12 mm HS1 Ø10,5 mm	B = 12 mm HS2 Ø10,5 mm	L 1030 x C 27 x D 8 mm	J = 20 mm	M = 2,8 mm	10

Dla prądu: 300A

Typ plecionki: IBSB 70

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534414	Plecionka w izolacji IBSB Advanced 70-230-8-10	70 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 230 x C 27 x D 11 mm	J = 20 mm	M = 4,3 mm	10
534415	Plecionka w izolacji IBSB Advanced 70-330-8-10	70 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 330 x C 27 x D 11 mm	J = 20 mm	M = 4,3 mm	10
534416	Plecionka w izolacji IBSB Advanced 70-430-8-10	70 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 430 x C 27 x D 11 mm	J = 20 mm	M = 4,3 mm	10
534417	Plecionka w izolacji IBSB Advanced 70-530-8-10	70 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 530 x C 27 x D 11 mm	J = 20 mm	M = 4,3 mm	10
534418	Plecionka w izolacji IBSB Advanced 70-630-8-10	70 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 630 x C 27 x D 11 mm	J = 20 mm	M = 4,3 mm	10
534419	Plecionka w izolacji IBSB Advanced 70-830-8-10	70 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 830 x C 27 x D 11 mm	J = 20 mm	M = 4,3 mm	10
534420	Plecionka w izolacji IBSB Advanced 70-1030-8-10	70 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 1030 x C 27 x D 11 mm	J = 20 mm	M = 4,3 mm	10

Dla prądu: 350A

Typ plecionki: IBSB 100

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534421	Plecionka w izolacji IBSB Advanced 100-230-8-10	100 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 230 x C 31 x D 13 mm	J = 24 mm	M = 5 mm	10
534422	Plecionka w izolacji IBSB Advanced 100-330-8-10	100 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 330 x C 31 x D 13 mm	J = 24 mm	M = 5 mm	10
534423	Plecionka w izolacji IBSB Advanced 100-430-8-10	100 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 430 x C 31 x D 13 mm	J = 24 mm	M = 5 mm	10
534424	Plecionka w izolacji IBSB Advanced 100-530-8-10	100 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 530 x C 31 x D 13 mm	J = 24 mm	M = 5 mm	10
534425	Plecionka w izolacji IBSB Advanced 100-630-8-10	100 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 630 x C 31 x D 13 mm	J = 24 mm	M = 5 mm	10
534426	Plecionka w izolacji IBSB Advanced 100-830-8-10	100 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 830 x C 31 x D 13 mm	J = 24 mm	M = 5 mm	10
534427	Plecionka w izolacji IBSB Advanced 100-1030-8-10	100 mm²	A = 9 mm HS1 Ø8,5 mm	B = 11 mm HS2 Ø10,5 mm	L 1030 x C 31 x D 13 mm	J = 24 mm	M = 5 mm	10

Dla prądu: 400A

Typ plecionki: IBSB 120

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534428	Plecionka w izolacji IBSB Advanced 120-230-10	120 mm²	A = 11 mm HS1 Ø10,5 mm	B = 11 mm HS2 Ø10,5 mm	L 230 x C 39 x D 12 mm	J = 32 mm	M = 4,4 mm	2
534429	Plecionka w izolacji IBSB Advanced 120-330-10	120 mm²	A = 11 mm HS1 Ø10,5 mm	B = 11 mm HS2 Ø10,5 mm	L 330 x C 39 x D 12 mm	J = 32 mm	M = 4,4 mm	2
534430	Plecionka w izolacji IBSB Advanced 120-430-10	120 mm²	A = 11 mm HS1 Ø10,5 mm	B = 11 mm HS2 Ø10,5 mm	L 430 x C 39 x D 12 mm	J = 32 mm	M = 4,4 mm	2
534431	Plecionka w izolacji IBSB Advanced 120-530-10	120 mm²	A = 11 mm HS1 Ø10,5 mm	B = 11 mm HS2 Ø10,5 mm	L 530 x C 39 x D 12 mm	J = 32 mm	M = 4,4 mm	2
534432	Plecionka w izolacji IBSB Advanced 120-630-10	120 mm²	A = 11 mm HS1 Ø10,5 mm	B = 11 mm HS2 Ø10,5 mm	L 630 x C 39 x D 12 mm	J = 32 mm	M = 4,4 mm	2
534433	Plecionka w izolacji IBSB Advanced 120-830-10	120 mm²	A = 11 mm HS1 Ø10,5 mm	B = 11 mm HS2 Ø10,5 mm	L 830 x C 39 x D 12 mm	J = 32 mm	M = 4,4 mm	2
534434	Plecionka w izolacji IBSB Advanced 120-1030-10	120 mm²	A = 11 mm HS1 Ø10,5 mm	B = 11 mm HS2 Ø10,5 mm	L 1030 x C 39 x D 12 mm	J = 32 mm	M = 4,4 mm	2

Dla prądu: 500A

Typ plecionki: IBSB 185

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534435	Plecionka w izolacji IBSB Advanced 185-330-10-12	185 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 330 x C 39 x D 16 mm	J = 32 mm	M = 7,1 mm	2
534436	Plecionka w izolacji IBSB Advanced 185-430-10-12	185 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 430 x C 39 x D 16 mm	J = 32 mm	M = 7,1 mm	2
534437	Plecionka w izolacji IBSB Advanced 185-530-10-12	185 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 530 x C 39 x D 16 mm	J = 32 mm	M = 7,1 mm	2
534438	Plecionka w izolacji IBSB Advanced 185-630-10-12	185 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 630 x C 39 x D 16 mm	J = 32 mm	M = 7,1 mm	2
534439	Plecionka w izolacji IBSB Advanced 185-830-10-12	185 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 830 x C 39 x D 16 mm	J = 32 mm	M = 7,1 mm	2
534440	Plecionka w izolacji IBSB Advanced 185-1030-10-12	185 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 1030 x C 39 x D 16 mm	J = 32 mm	M = 7,1 mm	2

Dla prądu: 630A

Typ plecionki: IBSB 240

Nr katalogowy	Nazwa produktu	Przekrój	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Wymiary	Szerokość	Grubość	Ilość w opakowaniu
534441	Plecionka w izolacji IBSB Advanced 240-330-10-12	240 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 330 x C 39 x D 18,5 mm	J = 32 mm	M = 9,2 mm	2
534442	Plecionka w izolacji IBSB Advanced 240-430-10-12	240 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 430 x C 39 x D 18,5 mm	J = 32 mm	M = 9,2 mm	2
534443	Plecionka w izolacji IBSB Advanced 240-530-10-12	240 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 530 x C 39 x D 18,5 mm	J = 32 mm	M = 9,2 mm	2
534444	Plecionka w izolacji IBSB Advanced 240-630-10-12	240 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 630 x C 39 x D 18,5 mm	J = 32 mm	M = 9,2 mm	2
534445	Plecionka w izolacji IBSB Advanced 240-830-10-12	240 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 830 x C 39 x D 18,5 mm	J = 32 mm	M = 9,2 mm	2
534446	Plecionka w izolacji IBSB Advanced 240-1030-10-12	240 mm²	A = 12 mm HS1 Ø10,5 mm	B = 14 mm HS2 Ø12,5 mm	L 1030 x C 39 x D 18,5 mm	J = 32 mm	M = 9,2 mm	2
