Okrągłe plecionki miedziane RTCB, RRCB, RRCBI i RTCBI
Okrągłe plecionki do uziemienia/masy ERIFLEX pozwalają na skuteczne uziemienie czy też wyrównanie potencjału. ERIFLEX umożliwia wybór odpowiedniej plecionki co do jej parametrów, materiału wykonania, czy też wykończenia, W ofercie dostępne okrągłe plecionki miedziane RRCB, okrągłe plecionki pobielane RTCB, oraz okrągłe plecionki miedziane w izolacji RTCBI i RRCBI. Plecionki uziemienia i wyrównania potencjału charakteryzuje:
* Duża odporność na korozję (plecionki pobielane)
* Średnice drutów 0,15 mm
* Duża odporność na wibracje i zużycie
* Niższa waga: płaski oplot waży mniej niż kabel
* Pełen zakres przekroju wewnętrznego od 6 mm² do 100 mm²
* Prąd znamionowy od 45 A do 360 A
* Materiał niemagnetyczny
* Zalecane przez dyrektywy EMC/EMI
* Zgodne z RoHS
* Rolki 25 mb, 100 mb

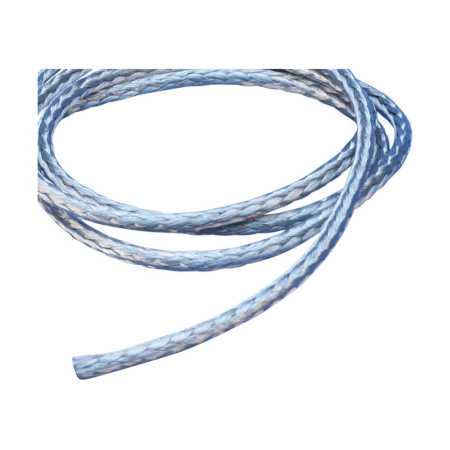

Plecionki okrągłe pobielane RTCB przekrój drutu ∅ 0,15 mm w zwojach 25 mb
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Numer artykułu | Przekrój | Średnica | Ilość drutów | Typowy IEC |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
557600 | Plecionka okrągła pobielana RTCB 15-6 | RTCB 15-6 | 6 mm² | 4 mm | 336 | 45 A | 25 |
|
557610 | Plecionka okrągła pobielana RTCB 15-8 | RTCB 15-8 | 8 mm² | 4.5 mm | 464 | 65 A | 25 |
|
557620 | Plecionka okrągła pobielana RTCB 15-10 | RTCB 15-10 | 10 mm² | 5 mm | 560 | 75 A | 25 |
|
557630 | Plecionka okrągła pobielana RTCB 15-16 | RTCB 15-16 | 16 mm² | 6 mm | 900 | 120 A | 25 |
|
557640 | Plecionka okrągła pobielana RTCB 15-25 | RTCB 15-25 | 25 mm² | 8 mm | 1416 | 150 A | 25 |
|
557650 | Plecionka okrągła pobielana RTCB 15-30 | RTCB 15-30 | 30 mm² | 9 mm | 1680 | 180 A | 25 |
|
557660 | Plecionka okrągła pobielana RTCB 15-50 | RTCB 15-50 | 50 mm² | 11 mm | 2820 | 250 A | 25 |
|
557670 | Plecionka okrągła pobielana RTCB 15-75 | RTCB 15-75 | 75 mm² | 13.5 mm | 4236 | 300 A | 25 |
|
557680 | Plecionka okrągła pobielana RTCB 15-100 | RTCB 15-100 | 100 mm² | 17 mm | 5652 | 360 A | 25 |

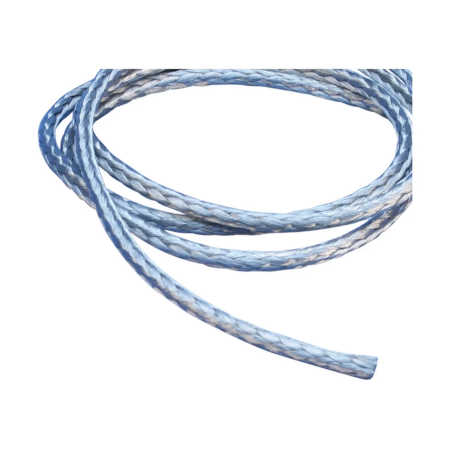

Plecionki okrągłe pobielane RTCB HL przekrój drutu ∅ 0,15 mm w zwojach 100 mb
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Numer artykułu | Przekrój | Średnica | Ilość drutów | Typowy IEC |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
503700 | Plecionka okrągła pobielana RTCB 15-10HL | RTCB 15-10HL | 10 mm² | 5 mm | 560 | 75 A | 100 |
|
503710 | Plecionka okrągła pobielana RTCB 15-16HL | RTCB 15-16HL | 16 mm² | 6 mm | 900 | 120 A | 100 |
|
503720 | Plecionka okrągła pobielana RTCB 15-25HL | RTCB 15-25HL | 25 mm² | 7.5 mm | 1416 | 150 A | 100 |

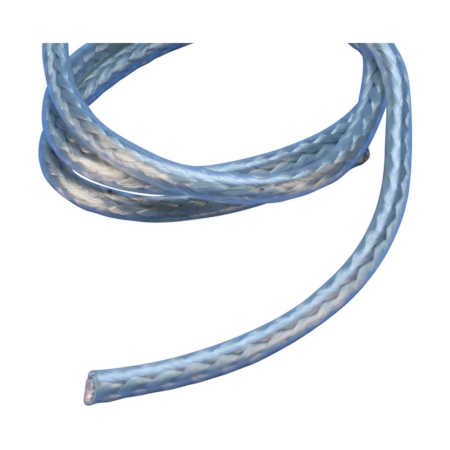

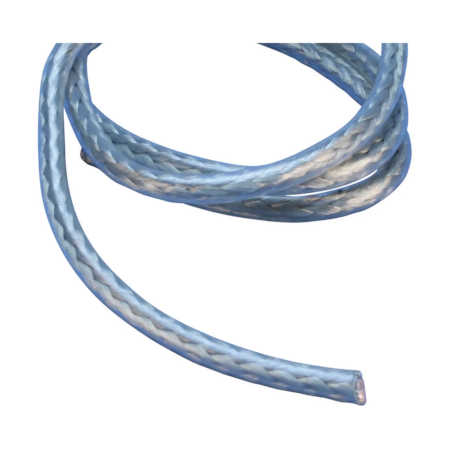

Plecionki okrągłe pobielane RTCBI w izolacji - przekrój drutu ∅ 0,15 mm w zwojach 25 mb.
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Numer artykułu | Przekrój | Średnica | Ilość drutów | Typowy IEC |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
503400 | Plecionka okrągła pobielana RTCBI 15-10 w izolacji PVC | RTCBI15-10 | 10 mm² | 7 mm | 560 | 75 A | 25 |

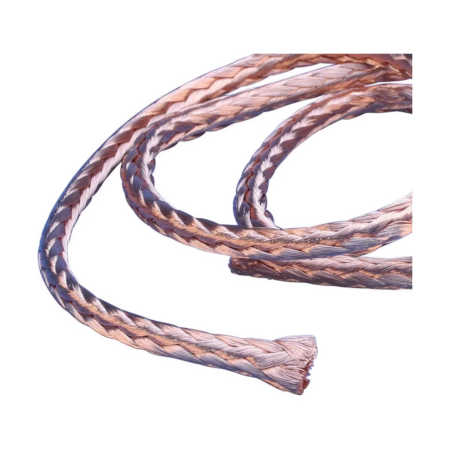

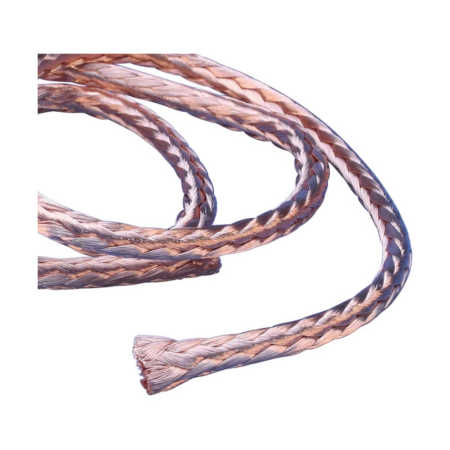

Plecionki okrągłe miedz czerwona RRCB przekrój drutu ∅ 0,15 mm w zwojach 25 mb
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Numer artykułu | Przekrój | Średnica | Ilość drutów | Typowy IEC |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
557400 | Plecionka okrągła miedziana RRCB 15-6 | RRCB 15-6 | 6 mm² | 4 mm | 352 | 45 A | 25 |
|
557420 | Plecionka okrągła miedziana RRCB 15-10 | RRCB 15-10 | 10 mm² | 5 mm | 560 | 75 A | 25 |
|
557430 | Plecionka okrągła miedziana RRCB 15-16 | RRCB 15-16 | 16 mm² | 6 mm | 900 | 120 A | 25 |
|
557440 | Plecionka okrągła miedziana RRCB 15-25 | RRCB 15-25 | 25 mm² | 8 mm | 1416 | 150 A | 25 |
|
557450 | Plecionka okrągła miedziana RRCB 15-30 | RRCB 15-30 | 30 mm² | 9 mm | 1680 | 180 A | 25 |
|
557460 | Plecionka okrągła miedziana RRCB 15-50 | RRCB 15-50 | 50 mm² | 11 mm | 2820 | 250 A | 25 |
|
557470 | Plecionka okrągła miedziana RRCB 15-75 | RRCB 15-75 | 75 mm² | 14 mm | 4236 | 300 A | 25 |

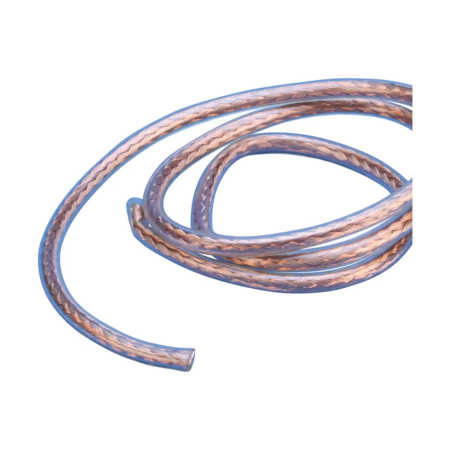

Plecionki okrągłe miedz czerwona RRCBI w izolacji przekrój drutu ∅ 0,15 mm w zwojach 25 mb
| Podgląd produktu | Nr katalogowy | Nazwa produktu | Numer artykułu | Przekrój | Średnica | Ilość drutów | Typowy IEC |
Ilość w opakowaniu |
|---|---|---|---|---|---|---|---|---|
|
510500 | Plecionka okrągła miedziana RRCBI 15-10 w izolacji PVC | RRCBI15-10 | 10 mm² | 7 mm | 560 | 75 A | 25 |
