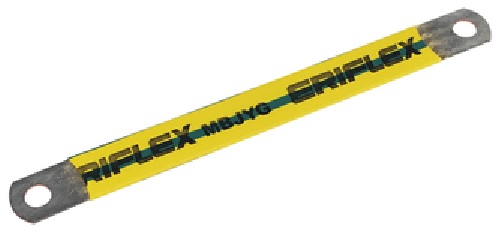

Plecionki miedziane płaskie MBJYG izolowane

Oploty uziemiające i łączące MBJYG są niezawodnym i wygodnym rozwiązaniem uziemiającym do zastosowań wymagających elastyczności i trwałości.
Zaprojektowane z bezhalogenową i ognioodporną żółto-zieloną izolacją
Plecionki do uziemienia i wyrównania potencjału MBJYG ERIFLEX charakteryzuje:
* Plecionki są pobielane - duża odporność na korozję
* Duża odporność na wibracje i zużycie
* Oplot wykonany z drutu miedzianego o Ø 0,15 mm
* Niższa waga: płaski oplot waży mniej niż kabel
* Zintegrowane zakończenie bez cynowanych ani zaciskanych końcówek oczkowych dla polepszenia odporności kontaktu elektrycznego i wytrzymałości na rozciąganie
* Szybki i łatwy montaż, gotowość do użycia
* Pełen zakres przekroju wewnętrznego od 6 do 25 mm²
* Długości od 100 do 300 mm
* Prąd znamionowy od 40 do 150 A
* Temperatura pracy -55 do 125° C

TABELA SZYBKIEGO DOBORU

DOKUMENTACJA DO POBRANIA

Miedziana plecionka płaska MBJYG przekrój 6 mm² - izolowana

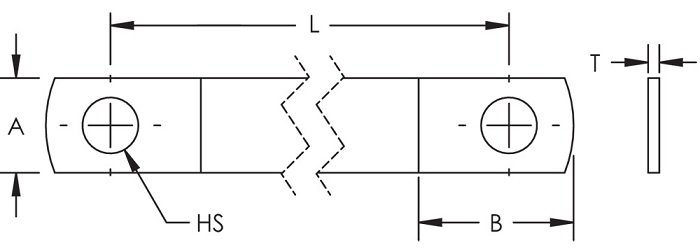

Nr katalogowy	Nazwa produktu	Przekrój	Wymiary	Grubość	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Typowy IEC	Ilość w opakowaniu
563601	Plecionka MBJYG 6-100-6	6 mm²	L 100 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	40 A	10
563602	Plecionka MBJYG 6-150-6	6 mm²	L 150 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	40 A	10
563603	Plecionka MBJYG 6-200-6	6 mm²	L 200 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	40 A	10
563604	Plecionka MBJYG 6-250-6	6 mm²	L 250 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	40 A	10
563605	Plecionka MBJYG 6-300-6	6 mm²	L 300 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	40 A	10

Miedziana plecionka płaska MBJYG przekrój 10 mm² - izolowana

Nr katalogowy	Nazwa produktu	Przekrój	Wymiary	Grubość	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Typowy IEC	Ilość w opakowaniu
563606	Plecionka MBJYG 10-100-6	10 mm²	L 100 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	75 A	10
563607	Plecionka MBJYG 10-150-6	10 mm²	L 150 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	75 A	10
563608	Plecionka MBJYG 10-200-6	10 mm²	L 200 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	75 A	10
563609	Plecionka MBJYG 10-250-6	10 mm²	L 250 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	75 A	10
563611	Plecionka MBJYG 10-300-6	10 mm²	L 300 x A 11 mm	T = 1,1 mm	B = 18 mm HS Ø6,5 mm	B = 18 mm HS Ø6,5 mm	75 A	10

Miedziana plecionka płaska MBJYG przekrój 16 mm² - izolowana

Nr katalogowy	Nazwa produktu	Przekrój	Wymiary	Grubość	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Typowy IEC	Ilość w opakowaniu
563612	Plecionka MBJYG 16-100-8	16 mm²	L 100 x A 15 mm	T = 1,5 mm	B = 20 mm HS Ø8,5 mm	B = 20 mm HS Ø8,5 mm	120 A	10
563613	Plecionka MBJYG 16-150-8	16 mm²	L 150 x A 15 mm	T = 1,5 mm	B = 20 mm HS Ø8,5 mm	B = 20 mm HS Ø8,5 mm	120 A	10
563614	Plecionka MBJYG 16-200-8	16 mm²	L 200 x A 15 mm	T = 1,5 mm	B = 20 mm HS Ø8,5 mm	B = 20 mm HS Ø8,5 mm	120 A	10
563615	Plecionka MBJYG 16-250-8	16 mm²	L 250 x A 15 mm	T = 1,5 mm	B = 20 mm HS Ø8,5 mm	B = 20 mm HS Ø8,5 mm	120 A	10
563616	Plecionka MBJYG 16-300-8	16 mm²	L 300 x A 15 mm	T = 1,5 mm	B = 20 mm HS Ø8,5 mm	B = 20 mm HS Ø8,5 mm	120 A	10

Miedziana plecionka płaska MBJYG przekrój 25 mm² - izolowana

Nr katalogowy	Nazwa produktu	Przekrój	Wymiary	Grubość	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Typowy IEC	Ilość w opakowaniu
563617	Plecionka MBJYG 25-100-8	25 mm²	L 100 x A 20 mm	T = 1,9 mm	B = 28 mm HS Ø8,5 mm	B = 28 mm HS Ø8,5 mm	150 A	10
563618	Plecionka MBJYG 25-150-8	25 mm²	L 150 x A 20 mm	T = 1,9 mm	B = 28 mm HS Ø8,5 mm	B = 28 mm HS Ø8,5 mm	150 A	10
563619	Plecionka MBJYG 25-200-8	25 mm²	L 200 x A 20 mm	T = 1,9 mm	B = 28 mm HS Ø8,5 mm	B = 28 mm HS Ø8,5 mm	150 A	10
563621	Plecionka MBJYG 25-250-8	25 mm²	L 250 x A 20 mm	T = 1,9 mm	B = 28 mm HS Ø8,5 mm	B = 28 mm HS Ø8,5 mm	150 A	10
563622	Plecionka MBJYG 25-300-8	25 mm²	L 300 x A 20 mm	T = 1,9 mm	B = 28 mm HS Ø8,5 mm	B = 28 mm HS Ø8,5 mm	150 A	10
