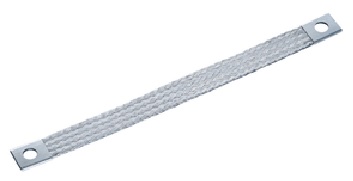

Plecionki nierdzewne uziemienia/masy CPI płaskie

nVent ERIFLEX opracowuje i produkuje pełną gamę plecionek do uziemienia i wyrównania potencjałów ze stali nierdzewnej. (Stainless Steel Braids). Są to wysokiej jakości plecionki ze stali nierdzewnej 316L, które można montować w środowiskach ekstremalnie korozyjnych, takich jak aplikacje w przemyśle chemicznym, przetwórczym czy też morskim z uwagi na ich odporność na agresywne środowiska jakie tworzą sól, enzymy czy chemikalia.
Plecionka CPI jest idealna do zastosowań dla rur czy zbiorników ze stali nierdzewnej.
* Eriflex CPI to plecionki ze stali nierdzewnej 316L gotowe do użycia, które charakteryzuje:
* Oszczędność materiałów-nie są konieczne dodatkowe końcówki oczkowe ani zaciski
* Przekrój od 16 do 70 mm2 przy 150 do długość 1100 mm
* Dobra odporność na wibracje i zmęczenie
* Doskonała do połączeń dylatacyjnych, w których występuje ciągły ruch
* Materiał niemagnetyczny
* Bardziej elastyczne połączenie
* Wstępnie otworowane są gotowe do użycia
* Szybkie i łatwe w instalacji
* Doskonały kontakt elektryczny
* Duża wytrzymałość na rozciągnie
* Temperatura pracy do 105ºC
* Średnica drutów Ø 0,25 mm dla maksymalnej elastyczności
* Zalecane przez dyrektywy EMC
* Długi cykl konserwacji

TABELA SZYBKIEGO DOBORU

DOKUMENTACJA DO POBRANIA

Plecionki ze stali nierdzewnej CPI przekrój 16 mm²

Nr katalogowy	Nazwa produktu	Przekrój	Wymiary	Grubość	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Ilość w opakowaniu
554277	Plecionka nierdzewna CPI 16-150-8	16 mm²	L 150 x A 17,5 x B 20 mm	D = 3 mm	C = 10 mm HS Ø8,5 mm	C = 10 mm HS Ø8,5 mm	10
554278	Plecionka nierdzewna CPI 16-200-8	16 mm²	L 200 x A 17,5 x B 20 mm	D = 3 mm	C = 10 mm HS Ø8,5 mm	C = 10 mm HS Ø8,5 mm	10
554279	Plecionka nierdzewna CPI 16-250-8	16 mm²	L 250 x A 17,5 x B 20 mm	D = 3 mm	C = 10 mm HS Ø8,5 mm	C = 10 mm HS Ø8,5 mm	10
554280	Plecionka nierdzewna CPI 16-300-8	16 mm²	L 300 x A 17,5 x B 20 mm	D = 3 mm	C = 10 mm HS Ø8,5 mm	C = 10 mm HS Ø8,5 mm	10
554282	Plecionka nierdzewna CPI 16-400-8	16 mm²	L 400 x A 17,5 x B 20 mm	D = 3 mm	C = 10 mm HS Ø8,5 mm	C = 10 mm HS Ø8,5 mm	10
554286	Plecionka nierdzewna CPI 16-600-8	16 mm²	L 600 x A 17,5 x B 20 mm	D = 3 mm	C = 10 mm HS Ø8,5 mm	C = 10 mm HS Ø8,5 mm	10

Plecionki ze stali nierdzewnej CPI przekrój 25 mm²

Nr katalogowy	Nazwa produktu	Przekrój	Wymiary	Grubość	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Ilość w opakowaniu
554299	Plecionka nierdzewna CPI 25-150-10	25 mm²	L 150 x A 26,5 x B 30 mm	D = 3,5 mm	C = 15 mm HS Ø10,5 mm	C = 15 mm HS Ø10,5 mm	10
554300	Plecionka nierdzewna CPI 25-200-10	25 mm²	L 200 x A 26,5 x B 30 mm	D = 3,5 mm	C = 15 mm HS Ø10,5 mm	C = 15 mm HS Ø10,5 mm	10
554301	Plecionka nierdzewna CPI 25-250-10	25 mm²	L 250 x A 26,5 x B 30 mm	D = 3,5 mm	C = 15 mm HS Ø10,5 mm	C = 15 mm HS Ø10,5 mm	10
554302	Plecionka nierdzewna CPI 25-300-10	25 mm²	L 300 x A 26,5 x B 30 mm	D = 3,5 mm	C = 15 mm HS Ø10,5 mm	C = 15 mm HS Ø10,5 mm	10
554304	Plecionka nierdzewna CPI 25-400-10	25 mm²	L 400 x A 26,5 x B 30 mm	D = 3,5 mm	C = 15 mm HS Ø10,5 mm	C = 15 mm HS Ø10,5 mm	10
554308	Plecionka nierdzewna CPI 25-600-10	25 mm²	L 600 x A 26,5 x B 30 mm	D = 3,5 mm	C = 15 mm HS Ø10,5 mm	C = 15 mm HS Ø10,5 mm	10

Plecionki ze stali nierdzewnej CPI przekrój 35 mm²

Nr katalogowy	Nazwa produktu	Przekrój	Wymiary	Grubość	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Ilość w opakowaniu
554321	Plecionka nierdzewna CPI 35-150-12	35 mm²	L 150 x A 26,5 x B 30 mm	D = 4,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554322	Plecionka nierdzewna CPI 35-200-12	35 mm²	L 200 x A 26,5 x B 30 mm	D = 4,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554323	Plecionka nierdzewna CPI 35-250-12	35 mm²	L 250 x A 26,5 x B 30 mm	D = 4,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554324	Plecionka nierdzewna CPI 35-300-12	35 mm²	L 300 x A 26,5 x B 30 mm	D = 4,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554326	Plecionka nierdzewna CPI 35-400-12	35 mm²	L 400 x A 26,5 x B 30 mm	D = 4,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554330	Plecionka nierdzewna CPI 35-600-12	35 mm²	L 600 x A 26,5 x B 30 mm	D = 4,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10

Plecionki ze stali nierdzewnej CPI przekrój 50 mm²

Nr katalogowy	Nazwa produktu	Przekrój	Wymiary	Grubość	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Ilość w opakowaniu
554343	Plecionka nierdzewna CPI 50-150-12	50 mm²	L 150 x A 30 x B 30 mm	D = 5,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554344	Plecionka nierdzewna CPI 50-200-12	50 mm²	L 200 x A 30 x B 30 mm	D = 5,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554345	Plecionka nierdzewna CPI 50-250-12	50 mm²	L 250 x A 30 x B 30 mm	D = 5,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554346	Plecionka nierdzewna CPI 50-300-12	50 mm²	L 300 x A 30 x B 30 mm	D = 5,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554348	Plecionka nierdzewna CPI 50-400-12	50 mm²	L 400 x A 30 x B 30 mm	D = 5,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554352	Plecionka nierdzewna CPI 50-600-12	50 mm²	L 600 x A 30 x B 30 mm	D = 5,0 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10

Plecionki ze stali nierdzewnej CPI przekrój 70 mm²

Nr katalogowy	Nazwa produktu	Przekrój	Wymiary	Grubość	Wejścia/ 1 fazę	Wyjścia/ 1 fazę	Ilość w opakowaniu
554365	Plecionka nierdzewna CPI 70-150-12	70 mm²	L 150 x A 30 x B 30 mm	D = 5,8 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554366	Plecionka nierdzewna CPI 70-200-12	70 mm²	L 200 x A 30 x B 30 mm	D = 5,8 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554367	Plecionka nierdzewna CPI 70-250-12	70 mm²	L 250 x A 30 x B 30 mm	D = 5,8 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554368	Plecionka nierdzewna CPI 70-300-12	70 mm²	L 300 x A 30 x B 30 mm	D = 5,8 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554370	Plecionka nierdzewna CPI 70-400-12	70 mm²	L 400 x A 30 x B 30 mm	D = 5,8 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554374	Plecionka nierdzewna CPI 70-600-12	70 mm²	L 600 x A 30 x B 30 mm	D = 5,8 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554378	Plecionka nierdzewna CPI 70-800-12	70 mm²	L 800 x A 30 x B 30 mm	D = 5,8 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
554384	Plecionka nierdzewna CPI 70-1100-12	70 mm²	L 1100 x A 30 x B 30 mm	D = 5,8 mm	C = 15 mm HS Ø13 mm	C = 15 mm HS Ø13 mm	10
