Połączenia elastyczne zasilania ERIFLEX PBC i PPS

Połaczenie elastyczne dużej mocy ERIFLEX PBC i PPS to idealny sposób do połączenia typu transformator-szynoprzewód
* Plecionka PBC posiada pełne zakończenia, które mogą być samodzielnie otworowane tak, aby pasowały do ​​specyficznych projektów
* PBC to bardzo elastyczne połączenie zasilania i dobra odporność na wibracje stosowane w galwanizeriach
* Przy połączeniu równoległym między 2 złączami musi być odstęp równy co najmniej grubości złącza
* Złącza elastyczne PPS są wykonane poprzez zgrzanie 0,3 mm lamel miedzianych i zaprasowanie pod wpływem przepływu prądu i wysokiego ciśnienia
* Przy połączeniu równoległym między 2 złączami musi być odstęp równy co najmniej grubości złącza
* Natężenie do 4600A

TABELA SZYBKIEGO DOBORU

DOKUMENTACJA DO POBRANIA

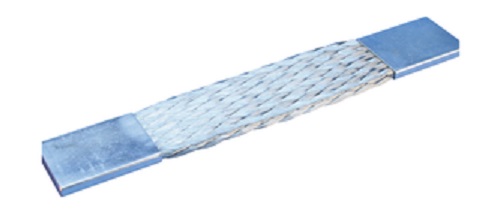

Połaczenie elastyczne dużej mocy ERIFLEX PBC to idealny sposób do połączenia typu transformator-szynoprzewód
* Plecionka PBC posiada pełne zakończenia, które mogą być samodzielnie otworowane tak, aby pasowały do ​​specyficznych projektów
* Plecionka PBC to splot wykonany z 0,15 mm drucików z elektrolitycznej miedzi dający bardzo elastyczne połączenie zasilania i dobrą odporność na wibracje
* Plecionka jest cynowana
* Natężenie od 350 do 4600A
* FLEXIDRILL przyrząd do wiercenia otworów w PBC, PPS i szynach Flexibar patrz. Narzędzia do szynoprzewodów.

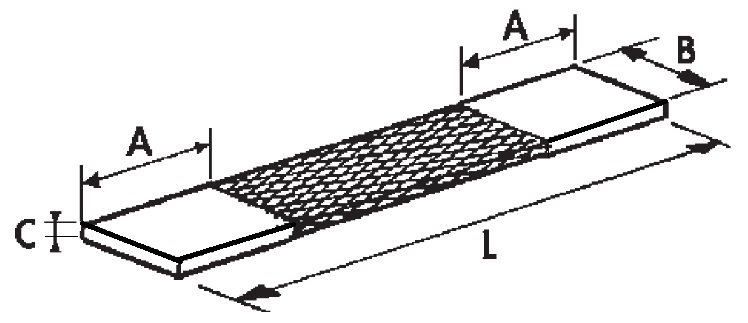

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Obciążenie A
ΔT 50 K		 Ilość w opakowaniu
564000 Złącze elastyczne PBC 100x250 100 mm² L 250 x A 35 x B 40 mm C = 7 mm 462 2
564010 Złącze elastyczne PBC 120x250 120 mm² L 250 x A 35 x B 40 mm C = 7,5 mm 511 2
564030 Złącze elastyczne PBC 1200x500 1200 mm² L 500 x A 125 x B 120 mm C = 17,5 mm 2626 1
564050 Złącze elastyczne PBC 100x500 100 mm² L 500 x A 35 x B 40 mm C = 7 mm 462 2
564100 Złącze elastyczne PBC 150x250 150 mm² L 250 x A 55 x B 50 mm C = 8 mm 583 2
564150 Złącze elastyczne PBC 150x500 150 mm² L 500 x A 55 x B 50 mm C = 8 mm 583 2
564200 Złącze elastyczne PBC 200x250 200 mm² L 250 x A 55 x B 50 mm C = 9 mm 729 2
564250 Złącze elastyczne PBC 200x500 200 mm² L 500 x A 55 x B 50 mm C = 9 mm 729 2
564300 Złącze elastyczne PBC 250x300 250 mm² L 300 x A 85 x B 50 mm C = 10,5 mm 863 2
564400 Złącze elastyczne PBC 300x400 300 mm² L 400 x A 85 x B 60 mm C = 11 mm 948 1
564500 Złącze elastyczne PBC 400x400 400 mm² L 400 x A 85 x B 80 mm C = 11 mm 1131 1
564600 Złącze elastyczne PBC 500x400 500 mm² L 400 x A 105 x B 100 mm C = 11 mm 1216 1
564700 Złącze elastyczne PBC 600x450 600 mm² L 450 x A 105 x B 100 mm C = 13 mm 1459 1
564800 Złącze elastyczne PBC 800x450 800 mm² L 450 x A 105 x B 100 mm C = 14 mm 1823 1
564900 Złącze elastyczne PBC 1000x450 1000 mm² L 450 x A 105 x B 100 mm C = 16 mm 2188 1
564910 Złącze elastyczne PBC 1500x800 1500 mm² L 800 x A 125 x B 150 mm C = 17,5 mm 3048 1

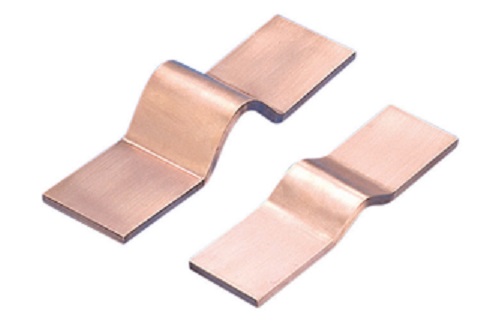

Połaczenie elastyczne dużej mocy ERIFLEX PPS to idealny sposób do połączenia typu transformator-szynoprzewód
* Złącza elastyczne PPS są wykonane poprzez zgrzanie 0,3 mm lamel miedzianych i zaprasowanie pod wpływem przepływu prądu i wysokiego ciśnienia
* Złacze elastyczne PPS posiada pełne zakończenia, które mogą być samodzielnie otworowane tak, aby pasowały do ​​specyficznych projektów
* Przy połączeniu równoległym między 2 złączami musi być odstęp równy co najmniej grubości złącza
* Natężenie od 1350 do 4600A
* FLEXIDRILL przyrząd do wiercenia otworów w PBC, PPS i szynach Flexibar patrz. Narzędzia do szynoprzewodów.

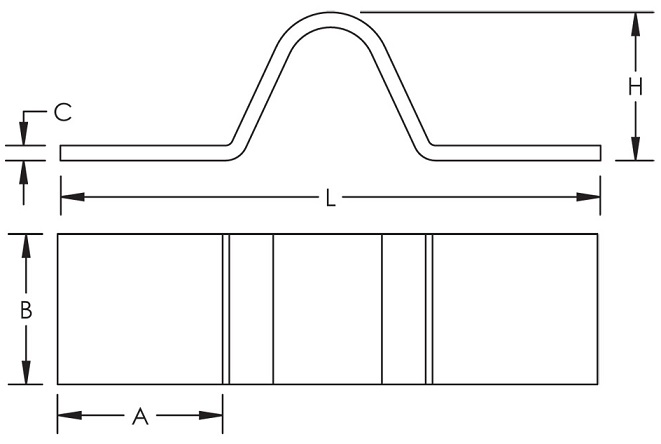

Podgląd produktu Nr katalogowy Nazwa produktu Przekrój Wymiary Grubość Obciążenie A
ΔT 50 K		 Ilość w opakowaniu
566030 Złącze elastyczne PPS 50/10/80-280 500 mm² L 280 x A 80 x B 50 x H 58 mm C = 10 mm 1354 1
566040 Złącze elastyczne PPS 80/10/100-320 800 mm² L 320 x A 100 x B 80 x H 52 mm C = 10 mm 2002 1
566050 Złącze elastyczne PPS 100/10/100-300 1000 mm² L 300 x A 100 x B 100 x H 54 mm C = 10 mm 2418 1
566060 Złącze elastyczne PPS 100/10/110-360 1000 mm² L 360 x A 110 x B 100 x H 53 mm C = 10 mm 2418 1
566070 Złącze elastyczne PPS 100/15/110-360 1500 mm² L 360 x A 110 x B 100 x H 57 mm C = 15 mm 2886 1
